ROLAMITE

Rolamite brievenweger

Dit is een aparte brievenweger. In plaats van stangetjes en glijdende assen in lagers, is een rollende constructie toegepast. Rollende wrijving geeft beduidend minder verlies dan glijdende wrijving. In de periode 1966-1975 werd een reeks van toepassingen bedacht voor mechanismen met rollen en dunne folie bandjes. Donald F. Wilkes is de meest vermelde persoon bij deze "Roller-band devices" later bekend onder de naam Rolamite. Hij patenteerde het in juni 1969, onder nummer 3,452,175. Hij was toen werkzaam bij Sandia National Laboratory in Albuquerque, New Mexico, USA. Het wegerontwerp is van Carleton W. Sprague. Het is in 1971 gepatenteerd in Amerika met nummer 3,621,928. Het patentnummer is in dit wegertje meegegoten. Op de onderkant

achterkant van de weger

de verpakking laat een andere geometrie zien

aanklikken toont wegeranimatie, de curveschijf is daarbij goed te zien

wervende tekst op de doos-zijkant

staat nog "patent aangevraagd" meegegoten, ook zit er een stickertje met de aanduiding: model US70. Volgens een uitgebreid artikel van C. Lushbough in Equilibrium, nummer 3 van 2000, pp 2477/2478 en 2499-2504, werd de weger ook al in 1969 en 1970 geproduceerd door Rolamite Inc. Deze firma fuseerde later, en het patent ging over naar de Data-Link Corp. Deze heeft de weger van 1972 tot 1977 gemaakt. De posttarieven op de sticker dateren van de periode maart 1974 tot eind december 1975. De hier getoonde, werkelijk gerealiseerde weger wijkt flink af van het patent. Volgens eerder genoemd artikel bestaan er een, twee of drie prototypen met nog het contragewicht in plaats van de veer. Vermoedelijk om de onderdelen in alle standen goed bij elkaar te houden is het contragewicht vervangen door een trekveer. De veer is aan een ketting bevestigd. Om een passende karakteristiek te krijgen loopt de ketting over een curveschijf. Dat deze weger -friction free- zonder wrijving werkt, is met een veer en ketting en curveschijf onzin. Vanwege de op elkaar afrollende delen kan nog wel van een wrijvingsarme constructie gesproken worden. De dunne folieband is op verschillende zones overbodig dubbel aanwezig. Het bereik is 16 ounces ofwel 1 Lb. De schaal is in halve ounces onderverdeeld. Onderstaand nog wat beelden van deze brievenweger.

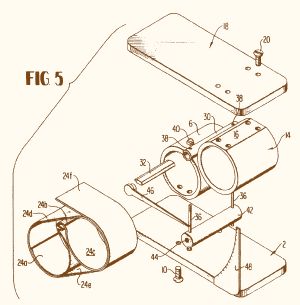

de patentfiguur toont nog het ontwerp met een contragewicht

exploded view van de weger linksonder de geometrie van de folieband

twee posities van de transparante bescherming	apart gevormde maatschaal	de tarievensticker
met en zonder de transparante bescherming	ketting op curveschijf	een dollar voor een nieuwe tariefsticker uitgespaard
het US patentnummer 3,621,928 uit 1971	de draaiknop voor de fijnafstelling	op tekststicker: 1 dollar voor een nieuwe posttariefsticker
