relaisweger
PTT - 1313 / 2
GL

onbekende maker, Frankrijk
bruine lijn
relaisweger, maker onbekend
relaisweger PTT


Dit is een weger of meter om de omschakelkracht van een mechanisch relais vast te stellen. Mechanische relais werden bijvoorbeeld gebruikt in telefooncentrales. In deze relaisweger zit een veer. De maatschaal in grammen gaat in stappen van 5 gram tot 60 gram. Op beide kanten van het ronde wegerhuis staat een maatschaal. De relaisweger kan beschermd worden vervoerd in een eigen opbergdoos. Deze doos wordt dichtgehouden met een schuifpen door een oogje, zie de foto's. Zowel de relaisweger als de bijbehorende opbergdoos zijn oud en vertonen aantasting- en slijtagesporen. De wegerhuisdiameter is 52 millimeter, de wegerhuisdikte is 5,4 mm, de maximale wegerlengte is 96 mm. De opbergdoos meet 116 x 75 x 20 mm.
Onderstaand nog wat beelden van deze PTT relaisweger.

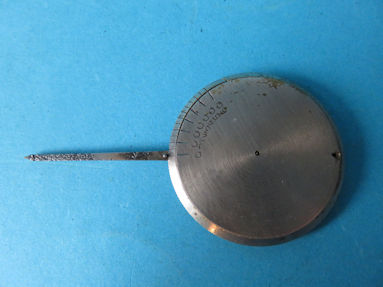

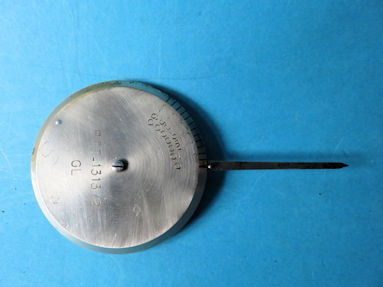

achterzijde weger
achterkant van de weger

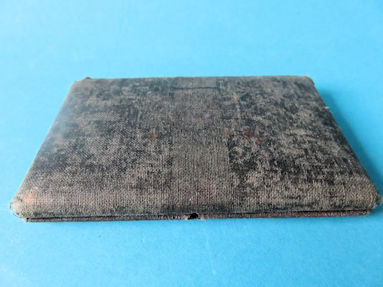

de opbergdoos
de opbergdoos

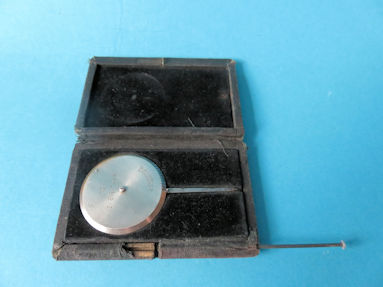

de geopende opbergdoos
de opbergdoos geopend en de schuifpen uitgetrokken

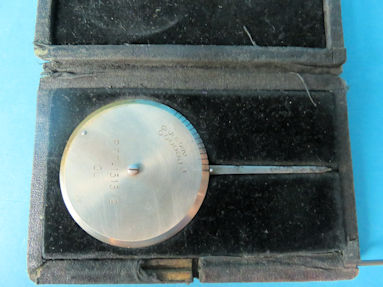

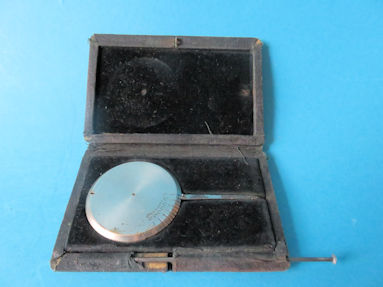

de opgeborgen weger
de weger ligt in de gevoerde uitsparing

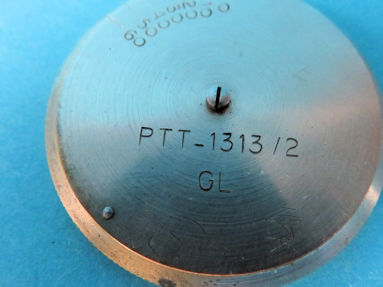

detail 7
type aanduiding PTT 1313 / 2
GL

detail 8
de maatschaal van 0 naar 60 in stappen van 5

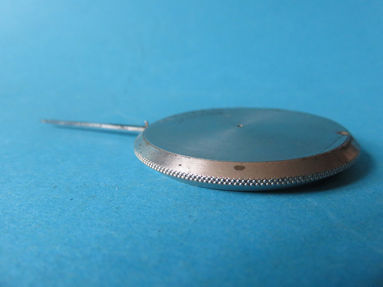

detail 1
de geribbelde rand van het wegerhuis

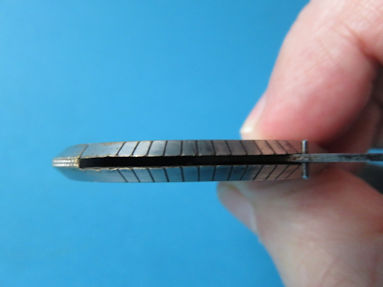

detail 2
het wegerhuis is slechts 5,4 millimeter dik

detail 3
test met een gewichtje van 20 gram

detail 4
de bekleding van de opbergdoos is wat beschadigd

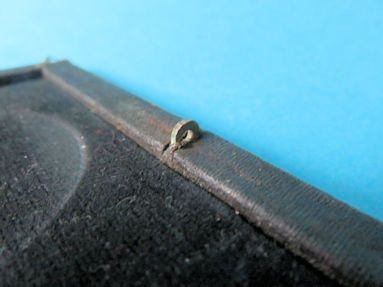

detail 5
het oogje voor de schuifpen sluiting van de opbergdoos

detail 6
de gesloten opbergdoos
