brievenweger

maker: Jakob Maul uit Zell, Duitsland
bruine lijn

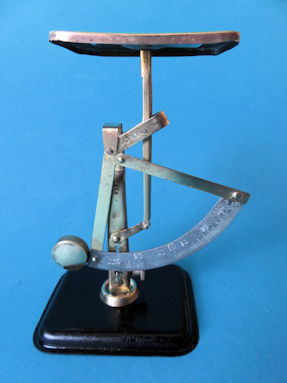

brievenweger, maker Jakob Maul
Jakob Maul brievenweger


Deze brievenweger heeft een aparte nulafstelling. De hele weger kan scheef op de basis versteld worden om zo de maatschaal op nul te stellen. Dit afstelmechanisme staat beschreven in het Duitse patent DE555627. Het werd op 25 juli 1932 verleend aan de firma Jakob Maul in Zell, Kr. Erbach, Hessen. Doel van dit afstelmechanisme is het vermijden van krassen op tafelbladen. Volgens de patenttekst veroorzaakten gebruikelijke nulstelschroeven dergelijke krassen. De weger op de patenttekening heeft een bewegende maatschaal en een stilstaande wijzer net als de hier getoonde brievenweger. De weger kan recenter dan 1932 zijn. De weger heeft een capaciteit van 100 gram. De schaal heeft een maatstreep voor iedere gram. Eerder zijn al diverse Jakob Maul brievenwegers getoond met eenzelfde nulstelmechanisme, zie bijvoorbeeld deze 250 grams versie. Die weger heeft een stilstaande maatschaal en een bewegende wijzer.
De hier getoonde brievenweger is 14,5 centimeter hoog, de voet meet 9,5 x 7,5 cm, het briefplateau is 7,0 x 5,5 cm.
Onderstaand nog wat beelden van deze Jakob Maul brievenweger met het aparte nulstelmechanisme.

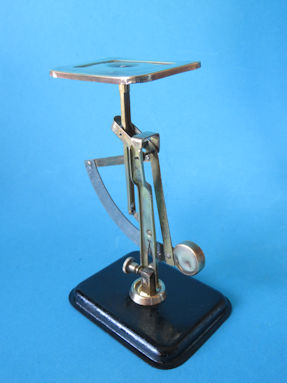

achterzijde weger
achterkant van de brievenweger

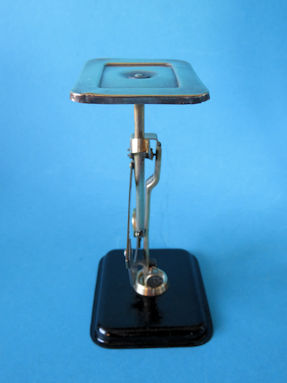

van opzij
van opzij

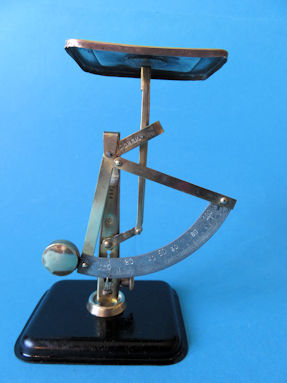

de brievenweger met centrale verstelling
de brievenweger met centraal de verstelling

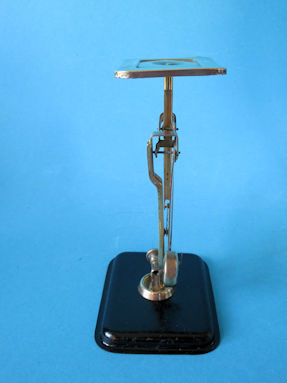

van opzij
van opzij



detail 1

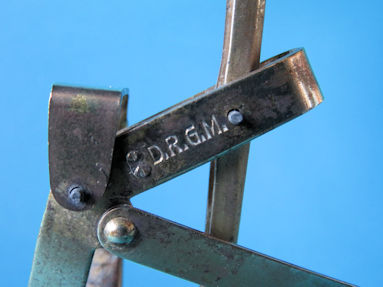

de afkorting D.R.G.M. staat voor
Deutsches Reich GebrauchsMuster, een patentbescherming

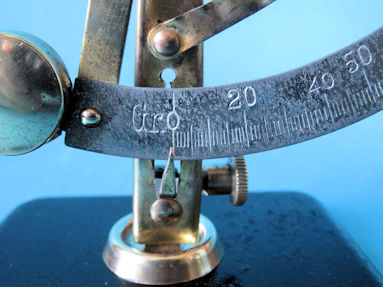

detail 2
Gr. is de meeteenheid gram, er staat per gram een maatstreep

detail 3

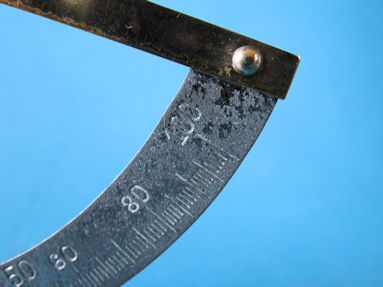

het weegbereik is honderd gram

detail 4

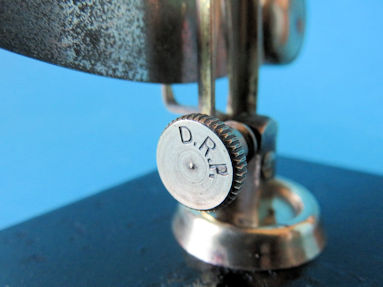

D.R.P. staat voor Deutsches Reich Patent. De nulstelling is beschermd
met patent DE555627 van 25 juli 1932

detail 5
de voet van de wegerstaander met de verstelling

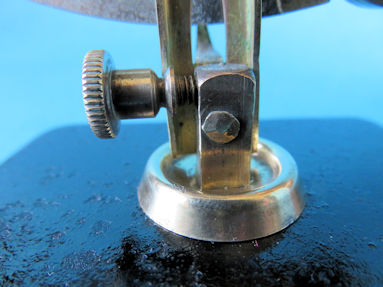

detail 6

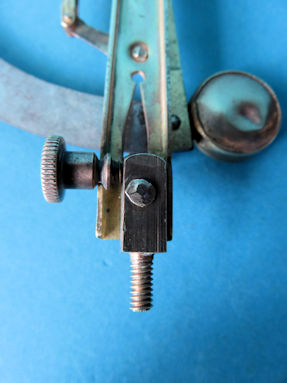

het verstelmechanisme onderaan de wegerstaander

detail 7

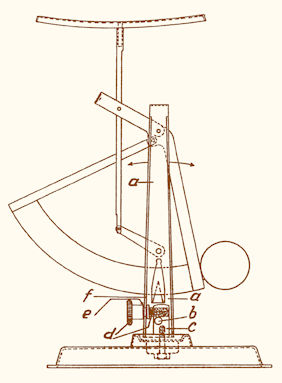

de tekening van patent DE555627 uit 1932

detail 8

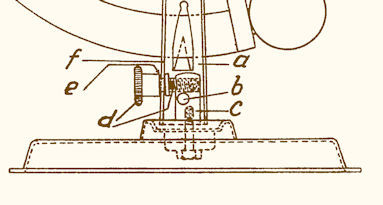

vergroot het met het patent beschermde verstelmechaniek

detail 9

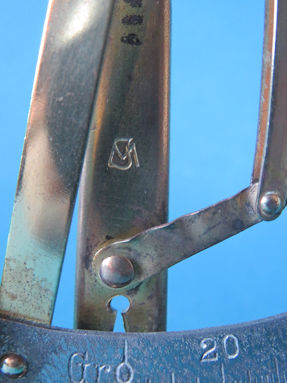

het JM logo van Jakob Maul in de staander

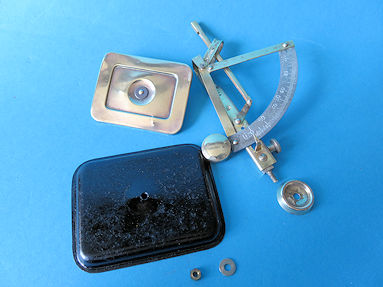

detail 7
de gedemonteerde wegerdelen

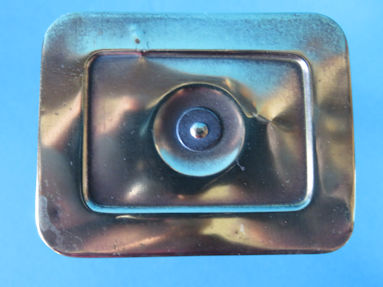

detail 8
het briefplateau heeft wat gebruiksschade

detail 9
de onderkant van de weger
